液壓卡盤在搖臂鉆床上的應用？

　　液壓卡盤在搖臂鉆床上的應用？



　　液壓卡盤就是用液壓系統控制的夾具，用在機床主軸上面夾持工件。搖臂鉆床的液壓卡盤固定安裝在主軸前端，回轉搖臂鉆床的液壓缸與接套用螺釘連接，接套又通過螺釘與主軸后端面連接，使凹轉搖臂鉆床的液壓缸隨主軸一起轉動。卡盤的夾緊與松開，由回轉搖臂鉆床的液壓缸通過一根空心拉桿來驅動。拉桿后端與搖臂鉆床的液壓缸內的活塞6用螺紋連接，連接套3兩端的螺紋分別與拉桿2和滑套4連接。

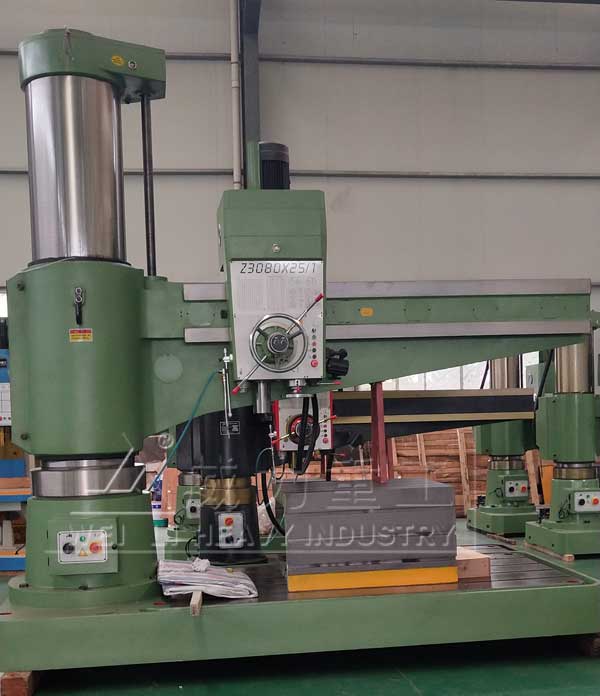

Z3080X25液壓搖臂鉆床

　　當搖臂鉆床的液壓缸內的壓力油推動活塞和拉桿向卡盤方向移動時，滑套4向右移動，并通過楔形槽的作用，使卡爪座ll帶著卡爪12沿徑向向外移動，從而使卡盤松開。反之，搖臂鉆床的液壓缸內的壓力油推動活塞和拉桿向主軸后端移動時，通過楔形機構，使卡盤夾緊工件。卡盤體9用螺釘固定安裝在主軸前端。
