搖臂鉆床常用的夾具類型有哪些？
搖臂鉆床夾具是機床上用以裝夾工件和引導刀具的一種裝置。他的作用是將工件定位，讓工件獲得相對于機床和刀具的正確位置。由于搖臂鉆床是固定式的鉆床模式,有的時候可能會出現鉆孔精度不夠的問題,這時候您不要急著換設備,您可以考慮一下鉆床夾具,一般搖臂鉆床可能會用到的夾具大概有以下幾種：

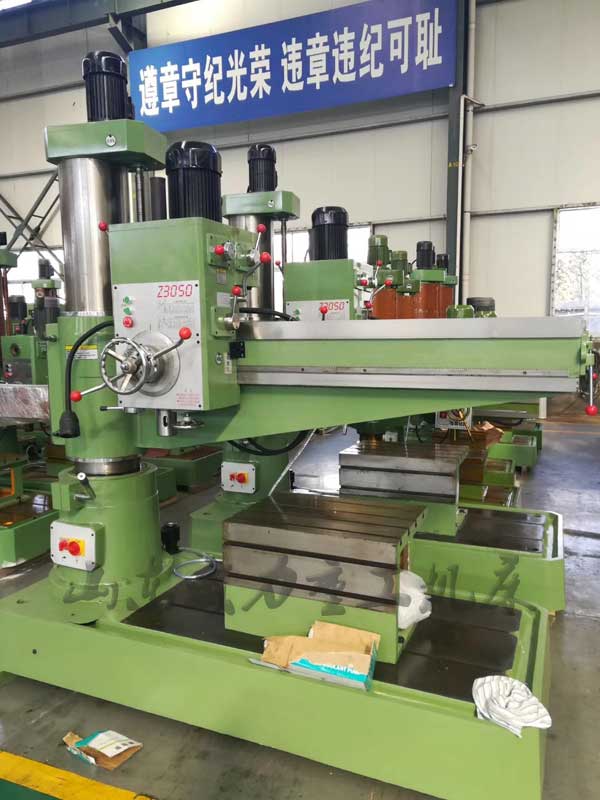

搖臂鉆床車間實物圖
（1）滑柱式鉆模滑柱式鉆模是帶有升降鉆模板的通用可調夾具.這種鉆模有結構簡單、操作方便、動作迅速、制造周期短的優點,生產中應用較廣.
（2）固定式鉆模在使用中,這類鉆模在機床上的位置固定不動,而且加工精度較高,主要用于立式鉆床上加工直徑較大的單孔或搖臂鉆床加工平行孔系.
（3）蓋板式鉆模這種鉆模無夾具體,其定位元件和夾緊裝置直接裝在鉆模板上.鉆模板在工件上裝夾,適合于體積大而笨重的工件上的小孔加工.夾具、結構簡單輕便,易清除切屑；但是每次夾具需從工件上裝卸,較費時,故此鉆模的質量一般不宜超過10kg.
（4）回轉式鉆模這類鉆模上有分度裝置,因此可以在工件上加工出若干個繞軸線分布的軸向或徑向孔系.
（5）翻轉式鉆模主要用于加工小型工件不同表面上的孔,孔徑小于f8~f10mm.它可以減少安裝次數,提高被加工孔的位置精度.其結構較簡單,加工鉆模一般手工進行翻轉,所以夾具及工件應小于10kg為宜.
